消防联动控制器

1、调试准备

消防联动控制器调试时，在接通电源前应按以下顺序做准备工作：

（1）将消防联动控制器与火灾报警控制器相连；

（2）将消防联动控制器与任一备调回路的输入/输出模块相连；

（3）将备调回路模块与其控制的消防电气控制装置相连；

（4）切断水泵、风机等各受控现场设备的控制连线。

2、调试要求

（1）使消防联动控制器分别处于自动工作和手动工作状态，检查其状态显示，并按现行国家标准《消防联动控制系统》GB16806的有关要求，采用观察、仪表测量等方法逐个对控制器进行下列功能检查并记录：

①自检功能和操作级别；

②消防联动控制器与各模块之间的连线断路和短路时，消防联动控制器能在100s内发出故障信号；

③消防联动控制器与备用电源之间的连线断路和短路时，消防联动控制器应能在100s内发出故障信号；

④检查消音、复位功能；

⑤检查屏蔽功能；

⑥使总线隔离器保护范围内的任一点短路，检查总线隔离器的隔离保护功能；

⑦使至少50个输入/输出模块同时处于动作状态(模块总数少于50个时，使所有模块动作)，检查消防联动控制器的最大负载功能；

⑧检查主、备电源的自动转换功能，并在备电工作状态下重复第7项检查。

（2）接通所有启动后可以恢复的受控现场设备。

（3）使消防联动控制器处于自动状态，按现行国家标准《火灾自动报警系统设计规范》GB50116要求设计的联动逻辑关系进行下列功能检查：

①按设计的联动逻辑关系，使相应的火灾探测器发出火灾报警信号，检查消防联动控制器接收火灾报警信号情况、发出联动控制信号情况、模块动作情况、消防电气控制装置的动作情况、受控现场设备动作情况、接收联动反馈信号(对于启动后不能恢复的受控现场设备，可模拟现场设备联动反馈信号)及各种显示情况；

②检查手动插入优先功能。

（4）使消防联动控制器处于手动状态，按现行国家标准《火灾自动报警系统设计规范》GB50116要求设计的联动逻辑关系依次手动启动相应的消防电气控制装置，检查消防联动控制器发出联动控制信号情况、模块动作情况、消防电气控制装置的动作情况、受控现场设备动作情况、接收联动反馈信号(对于启动后不能恢复的受控现场设备，可模拟现场设备启动反馈信号)及各种显示情况。

（5）对于直接用火灾探测器作为触发器件的自动灭火系统除符合本节有关规定，还应按现行国家标准《火灾自动报警系统设计规范》GB50116的规定进行功能检查。

（6）依次将其他备调回路的输入/输出模块及该回路模块控制的消防电气控制装置相连接，切断所有受控现场设备的控制连线，接通电源，重复1-4项检查。

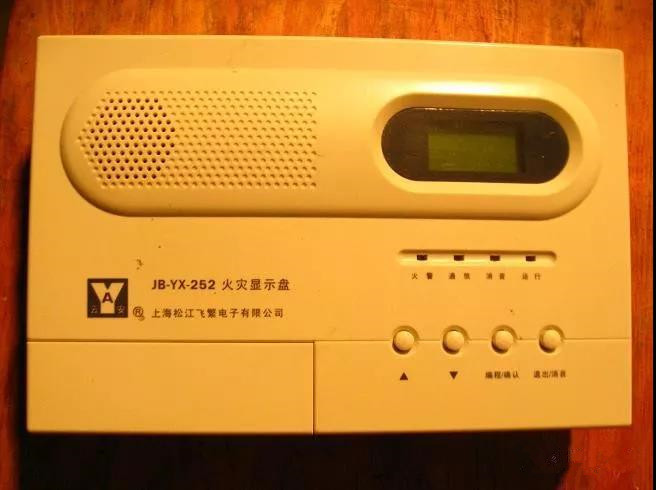

区域显示器（火灾显示盘）

将区域显示器（火灾显示盘）与火灾报警控制器相连接，按现行国家标准《火灾显示盘通用技术条件》GB17429的有关要求，采用观察、仪表测量等方法逐个对区域显示器（火灾显示盘）进行下列功能检查并记录：

1、区域显示器（火灾显示盘）应在3s内正确接收和显示火灾报警控制器发出的火灾报警信号。

2、消音、复位功能。

3、操作级别。

4、对于非火灾报警控制器供电的区域显示器（火灾显示盘），应检查主、备电源的自动转换功能和故障报警功能。

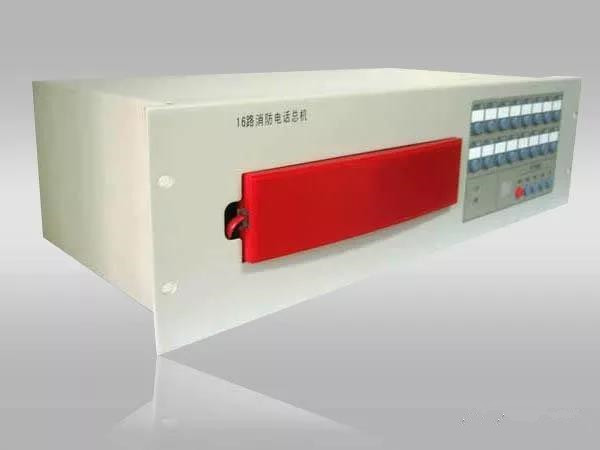

消防专用电话

按现行国家标准《消防联动控制系统》GB16806的有关要求，采用观察、仪表测量等方法逐个对消防专用电话进行下列功能检查并记录：

1、检查消防电话主机的自检功能。

2、使消防电话总机与消防电话分机或消防电话插孔间连接线断线、短路，消防电话主机应在100s内发出故障信号，并显示出故障部位（短路时显示通话状态除外）；故障期间，非故障消防电话分机应能与消防电话总机正常通话。

3、检查消防电话主机的消音和复位功能。

4、在消防控制室与所有消防电话、电话插孔之间互相呼叫与通话，总机应能显示每部分机或电话插孔的位置，呼叫音和通话语音应清晰。

5、消防控制室的外线电话与另外一部外线电话模拟报警电话通话，语音应清晰。

6、检查消防电话主机的群呼、录音、记录和显示等功能，各项功能均应符合要求。

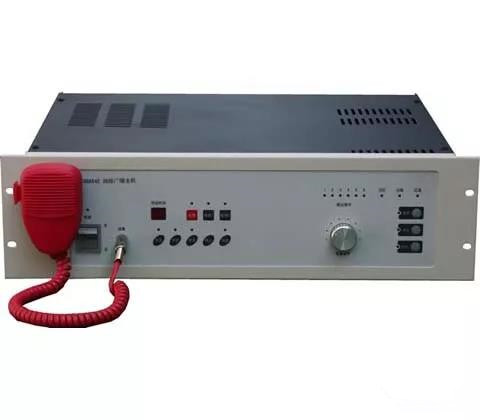

消防应急广播

1、按现行国家标准《消防联动控制系统》GB16806的有关要求，采用观察、仪表测量等方法逐个对消防应急广播进行下列功能检查并记录：

（1）检查消防应急广播控制设备的自检功能；

（2）使消防应急广播控制设备与扬声器间的广播信息传输线路断路、短路，消防应急广播控制设备应在100s内发出故障信号，并显示出故障部位；

（3）将所有共用扬声器强行切换至应急广播状态，对扩音机进行全负荷试验，应急广播的语音应清晰，声压级应满足要求；

（4）检查消防应急广播控制设备的监听、显示、预设广播信息、通过传声器广播及录音功能；

（5）检查消防应急广播控制设备的主、备电源的自动转换功能。

2、每回路任意抽取一个扬声器，使其处于断路状态，其他扬声器的工作状态不应受影响。

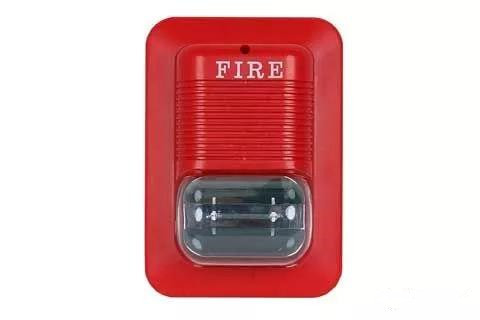

火灾声光警报器

逐一将火灾声光警报器与火灾报警控制器相连，接通电源。操作火灾报警控制器使火灾声光警报器启动，采用仪表测量其声压级，非住宅内使用室内型和室外型火灾声警报器的声信号至少在一个方向上3m处的声压级（A计权）应不小于75dB，且在任意方向上3m处的声压级（A计权）应不大于120dB。具有两种及以上不同音调的火灾声警报器，其每种音调应有明显区别。火灾光警报器的光信号在100lx～500lx环境光线下，25m处应清晰可见。

传输设备（火灾报警传输设备）

将传输设备与火灾报警控制器相连，接通电源。按现行国家标准《消防联动控制系统》GB16806的有关要求，采用观察、仪表测量等方法逐个对传输设备进行下列功能检查并记录，传输设备应满足标准要求：

1、检查自检功能。

2、切断传输设备与监控中心间的通信线路（或信道），传输设备应在100s内发出故障信号。

3、检查消音和复位功能。

4、检查火灾报警信息的接收与传输功能。

5、检查监管报警信息的接收与传输功能。

6、检查故障报警信息的接收与传输功能。

7、检查屏蔽信息的接收与传输功能。

8、检查手动报警功能。

9、检查主、备电源的自动转换功能

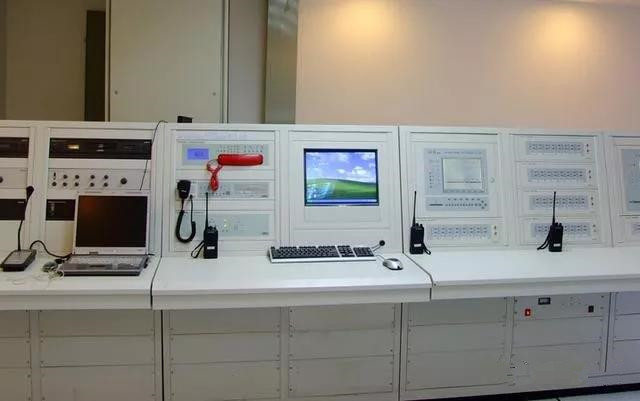

消防控制室图形显示装置

将消防控制中心图形显示装置与火灾报警控制器和消防联动控制器相连，接通电源按现行国家标准《消防联动控制系统》GB16806的有关要求，采用观察、仪表测量等方法逐个对消防控制室图形显示装置进行下列功能检查并记录，消防控制室图形显示装置应满足标准要求：

1、操作显示装置使其显示建筑总平面布局图、各层平面图和系统图，图中应明确标示出报警区域、疏散路线、主要部位，显示各消防设备（设施）的名称、物理位置和状态信息；

2、使消防控制室图形显示装置与控制器及其他消防设备（设施）之间的通讯线路断路、短路，消防控制室图形显示装置应在100s内发出故障信号；

3、检查消音和复位功能；

4、使火灾报警控制器和消防联动控制器分别发出火灾报警信号和联动控制信号，显示装置应在3s内接收，并准确显示相应信号的物理位置，且能优先显示火灾报警信号相对应的界面；

5、使具有多个报警平面图的显示装置处于多报警平面显示状态，各报警平面应能自动和手动查询，并应有总数显示，且应能手动插入使其立即显示首火警相应的报警平面图；

6、使火灾报警控制器和消防联动控制器分别发出故障信号，消防控制室图形显示装置应能在100s内显示故障状态信息，然后输入火灾报警信号，显示装置应能立即转入火灾报警平面的显示；

7、检查消防控制室图形显示装置的信息记录功能；

8、检查消防控制室图形显示装置的信息传输功能。

气体（泡沫）灭火控制器

切断驱动部件与气体（泡沫）灭火装置间的连接，接通系统电源。按现行国家标准《消防联动控制系统》GB16806的有关要求，采用观察、仪表测量等方法逐个对气体（泡沫）灭火控制器进行下列功能检查并记录，气体（泡沫）灭火控制器应满足标准要求：

1、检查自检功能；

2、使气体（泡沫）灭火控制器与声光报警器、驱动部件、现场启动和停止按键（按钮）之间的连接线断路、短路，气体灭火控制器应在100s内发出故障信号；

3、使气体（泡沫）灭火控制器与备用电源之间的连线断路、短路，气体（泡沫）灭火控制器应能在100s内发出故障信号；

4、检查消音和复位功能；

5、给气体（泡沫）灭火控制器输入设定的启动控制信号，控制器应有启动输出，并发出声、光启动信号；

6、输入启动模拟反馈信号，控制器应在10s内接收并显示；

7、检查控制器的延时功能，设定的延时时间应符合设计要求；

8、使控制器处于自动控制状态，再手动插入操作，手动插入操作应优先；

9、按设计的联动逻辑关系，使消防联动控制器发出相应的联动控制信号，检查气体（泡沫）灭火控制器的控制输出是否满足设计的逻辑功能要求；

10、检查气体（泡沫）灭火控制器向消防联动控制器输出的启动控制信号、延时信号、启动喷洒控制信号、气体喷洒信号、故障信号、选择阀和瓶头阀动作信息；

11、检查主、备电源的自动转换功能。

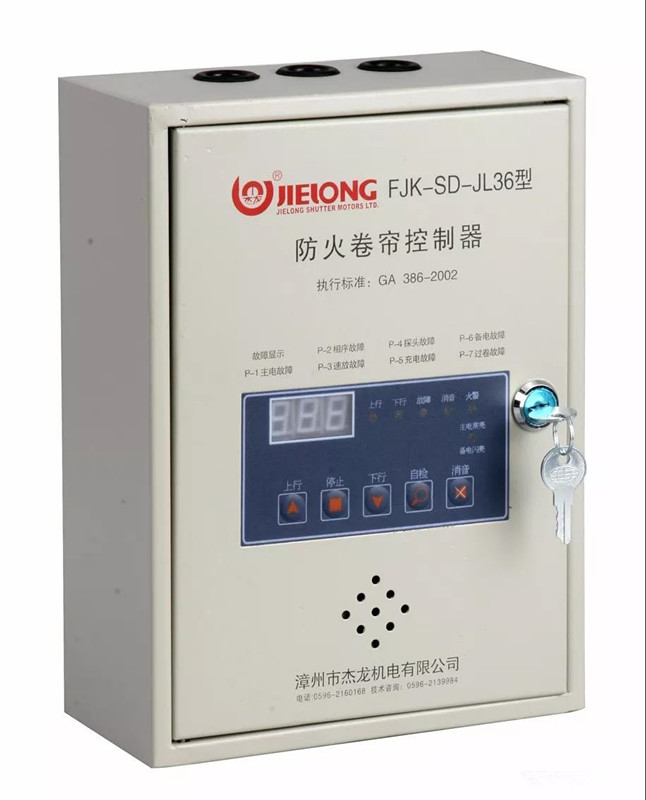

防火卷帘控制器

逐个将防火卷帘控制器与消防联动控制器、火灾探测器、卷门机连接并通电，手动操作防火卷帘控制器的按钮，防火卷帘控制器应能向消防联动控制器发出防火卷帘启、闭和停止的反馈信号。

用于疏散通道的防火卷帘控制器应具有两步关闭的功能，并应向消防联动控制器发出反馈信号。防火卷帘控制器接收到首次火灾报警信号后，应能控制防火卷帘自动关闭到中位处停止；接收到二次报警信号后，应能控制防火卷帘继续关闭至全闭状态。

用于分隔防火分区的防火卷帘控制器在接收到防火分区内任一火灾报警信号后，应能控制防火卷帘到全关闭状态，并应向消防联动控制器发出反馈信号。

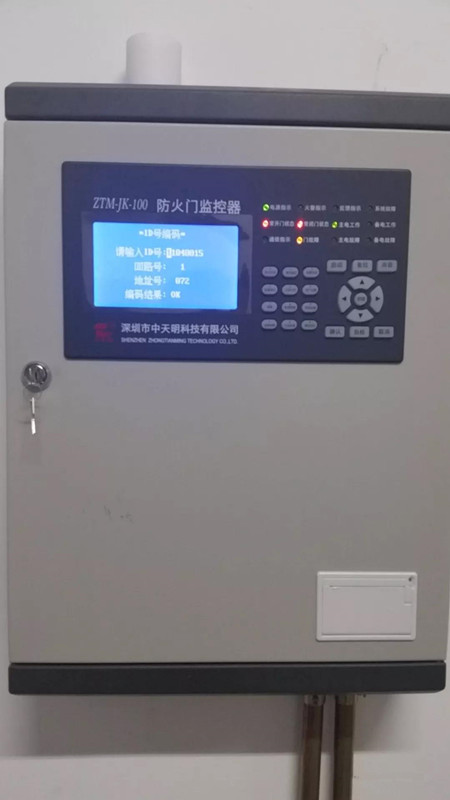

防火门监控器

逐个将防火门监控器与火灾报警控制器、闭门器和释放器连接并通电，手动操作防火门监控器，应能直接控制与其连接的每个释放器的工作状态，并点亮其启动总指示灯、显示释放器的反馈信号。

使火灾报警控制器发出火灾报警信号，监控器应能接收来自火灾自动报警系统的火灾报警信号，并在30s内向释放器发出启动信号，点亮启动总指示灯，接收释放器（或门磁开关）的反馈信号。

检查防火门监控器的故障状态总指示灯，使防火门处于半开闭状态时，该指示灯应点亮并发出声光报警信号，采用仪表测量声信号的声压级（正前方1m处），应在65dB～85dB之间，故障声信号每分钟至少提示1次，每次持续时间应在1s～3s之间。

检查防火门监控器主、备电源的自动转换功能，主、备电源的工作状态应有指示，主、备电源的转换应不使监控器发生误动作。

系统备用电源

按照设计文件的要求核对系统中各种控制装置使用的备用电源容量，电源容量应与设计容量相符。使各备用电源放电终止，再充电48h后断开设备主电源，备用电源至少应保证设备工作8h，且应满足相应的标准及设计要求。

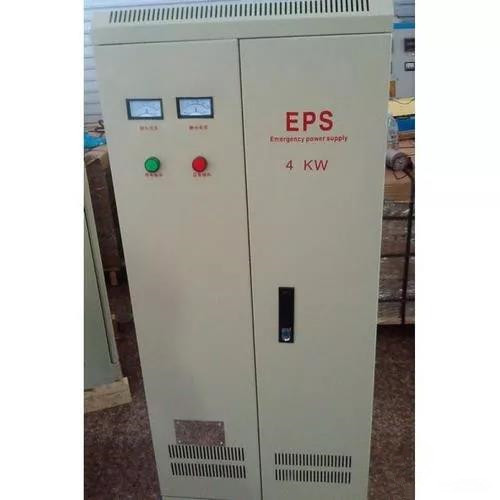

消防设备应急电源

切断应急电源应急输出时直接启动设备的连线，接通应急电源的主电源。按下列要求采用仪表测量、观察方法检查应急电源的控制功能和转换功能，其输入电压、输出电压、输出电流、主电工作状态、应急工作状态、电池组及各单节电池电压的显示情况，并做好记录，显示情况应与产品使用说明书规定相符，并满足以下要求：

1、手动启动应急电源输出，应急电源的主电和备用电源应不能同时输出，且应在5s内完成应急转换。

2、手动停止应急电源的输出，应急电源应恢复到启动前的工作状态。

3、断开应急电源的主电源，应急电源应能发出声提示信号，声信号应能手动消除；接通主电源，应急电源应恢复到主电工作状态。

4、给具有联动自动控制功能的应急电源输入联动启动信号，应急电源应在5s内转入到应急工作状态，且主电源和备用电源应不能同时输出；输入联动停止信号，应急电源应恢复到主电工作状态。

5、具有手动和自动控制功能的应急电源处于自动控制状态，然后手动插入操作，应急电源应有手动插入优先功能，且应有自动控制状态和手动控制状态指示。

6、断开应急电源的负载，按下列要求检查应急电源的保护功能，并做好记录。

（1）使任一输出回路保护动作，其他回路输出电压应正常；

（2）使配接三相交流负载输出的应急电源的三相负载回路中的任一相停止输出，应急电源应能自动停止该回路的其他两相输出，并应发出声、光故障信号；

（3）使配接单相交流负载的交流三相输出应急电源输出的任一相停止输出，其他两相应能正常工作，并应发出声、光故障信号。

7、将应急电源接上等效于满负载的模拟负载，使其处于应急工作状态，应急工作时间应大于设计应急工作时间的1.5倍，且不小于产品标称的应急工作时间。

8、使应急电源充电回路与电池之间、电池与电池之间连线断线，应急电源应在100s内发出声、光故障信号，声故障信号应能手动消除。
